型号 232.34, 233.34应用

具有更高安全要求的应用

带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合

适用于腐蚀性环境以及不粘滞的气体或液体介质

过程工业：化工、石化、发电站、采矿、沿海和离岸平台、环保技术、机械制造和设备建造

型号 232.34, 233.34功能特性

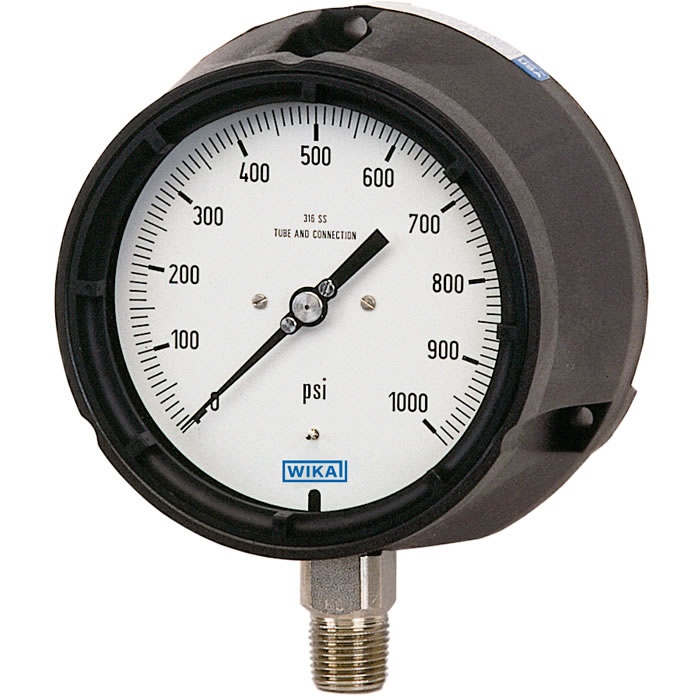

带实心隔板设计(符合ASME B 40.1操作安全性要求)的安全压力表

优良的负载循环稳定性和抗冲击性能

测量范围：高达0 ... 100 MPa

描述

设计

符合美国ASME B 40.1标准

标准尺寸

4 ½"

准确度等级

Grade 2A，符合ASME B 40.1标准(相当于0.5 %的显示准确度)

量程

0 ... 0.06 MPa至0 ... 100 MPa

(0 ... 10 psi至0 ... 15000 psi)

或所有其他同等负压量程或正压和负压联程

压力限值

稳定性：满量程值

波动性：0.9 x满量程值

过压保护：1.3 x满量程值

工作温度

环境温度：

未充液时为-40 … +65℃

充有甘油时为-20 … +65℃

介质温度：

最大为+100℃

温度影响

当测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.4 %/10 K

防护等级

IP 54，符合EN 60529 / lEC 529标准

(充液型为IP 65)

1) 介质的最大持续温度建议为100 °C，不过也可在短时间内安全地维持在更高的温度下，具体如下表所示。当测量仪表测量介质或环境温度高于100 °C时，可能会出现温度误差或对仪表部件造成损坏。若要在100 °C以上的环境温度或介质温度下持续使用，则建议采取隔膜密封或其他散热措施。如需技术咨询和应用方面的帮助，请联系威卡。

短时、断续使用时的最大介质温度限值

(可按要求提供可选仪表玻璃窗)

未充液时为260 °C

充有甘油时为130 °C
