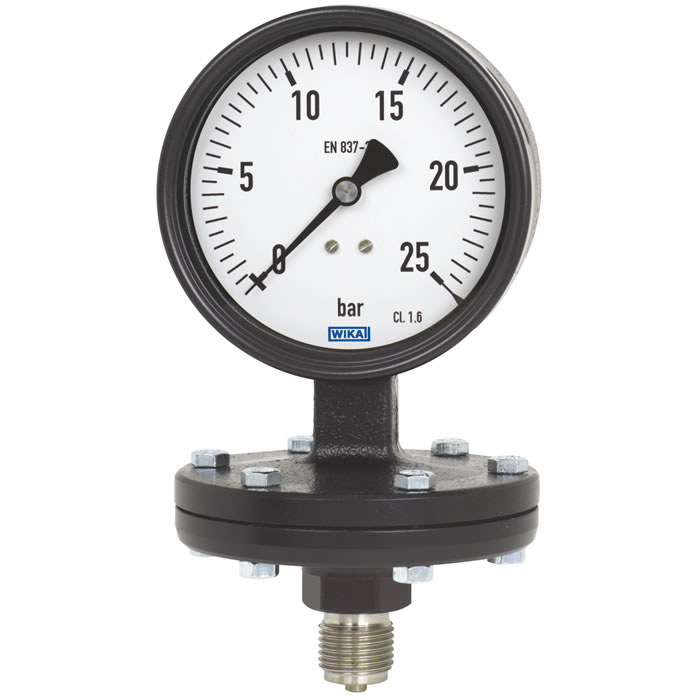

型号 422.12, 423.12应用

适用于过压安全要求较高的测量点

带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合(423.12型)

适用于气体和液体介质，带敞开式连接法兰的型号还可用于含固体颗粒和粘稠的介质

适用于采矿、环保技术、机械制造和设备建造

型号 422.12, 423.12功能特性

兼容开关电接点

过程连接螺纹或敞开式法兰

量程：0 … 1.6 kPa

描述

设计

符合EN 837-3标准

标准尺寸 (mm)

100和160

准确度等级

422.12型：1.6

423.12型：2.5

量程范围

0 ... 1.6 kPa至0 ... 25 kPa(法兰Ø为160 mm)

0 ... 40 kPa至0 ... 2.5 MPa(法兰Ø为100 mm)

或所有其他同等负压量程或正压和负压量程

压力限值

静压：满量程值

动压：0.9 x 满量程值

过压安全

3 x 满量程值，最大为4 MPa

允许温度

环境温度：-20 … +60℃

介质温度：最大为+100℃

储存温度： -40 ... +70℃ [量程≤6 kPa：-20...+70℃]

温度影响

当测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.8 %/10 K

防护等级

IP 54，符合EN 60529 / lEC 529标准 (带充液423.12型防护等级为IP 65)
