型号 DPGT43.100, DPGT43.160应用

采集并显示过程值

传送过程值至控制室，传输信号为4 ... 20 mA、0 ... 20 mA和0 ... 10 V

适用于过压较高的测量点

本地模拟显示，易于读取且无需外部电源

安全应用

型号 DPGT43.100, DPGT43.160功能特性

“即插即用”，无需配置

信号传输符合NAMUR标准

差压测量范围：0 … 1.6 kPa

易于读取的模拟显示，标准尺寸为100和160mm

独立、非线性特性曲线(如对测得流量值进行翻倍或开方)

描述

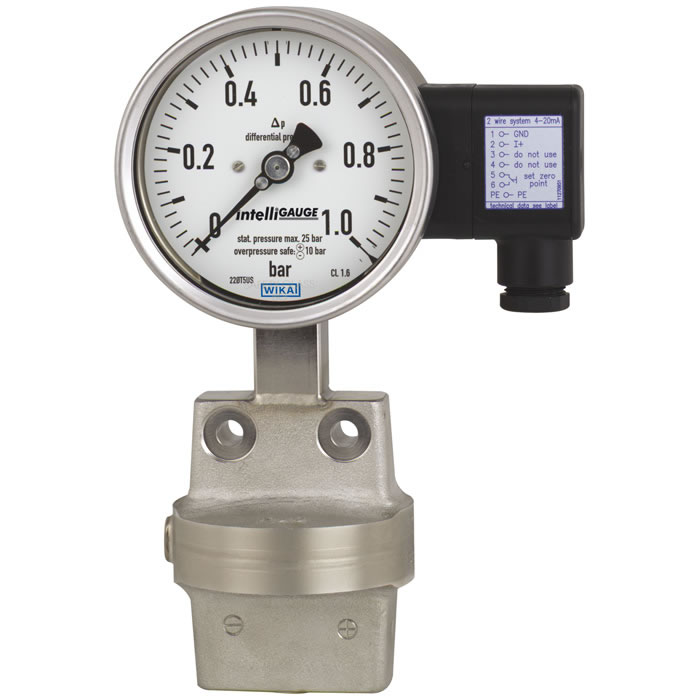

intelliGAUGE系列的DPGT43型差压表可用于任何需要本地显示差压，同时要将信号传输至中央控制器或远程控制室的场合。

该型号差压表结合了高质量的机械测量系统和精密的电子信号处理，即使在断电的情况下，操作人员也可以安全读取测量值。

该型号差压表测量时无需额外的用于机械压力显示的测量点。

DPGT43型差压表基于732.51型安全模型而制造，是一款高质量的不锈钢压力表，标准尺寸为100或160mm。此外，该型号压力表的设计符合EN 837-3标准。

该型号差压表由高品质防腐蚀不锈钢制成，并且介质腔体采用全金属密封。

因此，无需弹性密封元件，就可确保长期的密封性能。此外，该型号差压表不仅采用全金属结构，并且具备紧密结合的压力测量隔膜，实现了高过压安全性。

该型号差压表具备坚固耐用的膜片式测量系统，指针的旋转角度和压力大小成正比。此外，该型号差压表还配有在高安全要求的汽车应用中久经考验的电子角度编码器，可以确定指针轴位置。该电子角度编码器是一种非接触式传感器，不会产生磨损和摩擦。鉴于此，差压表可产生和压力大小成正比的4... 20 mA电信号输出。

该型号差压表在高质量的机械压力表中集成了威卡电子变送器，不仅具备电信号传输功能，还支持本地机械显示。测量范围(电气输出信号)可以根据机械显示自动设定，即显示的全量程与4 ... 20 mA输出信号相对应。而且，电气零点还可以手动设置。
