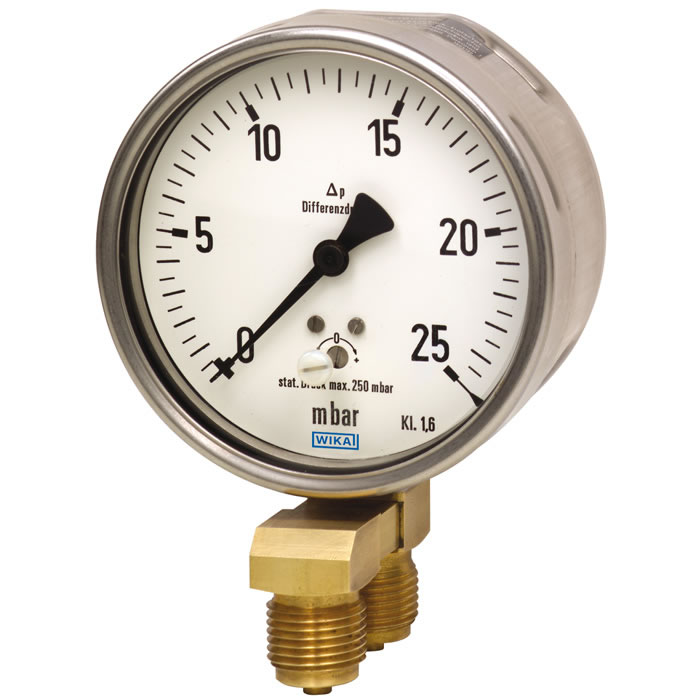

型号 716.11, 736.11应用

可测量非常低的差压，用于干燥、清洁以及不含油和润滑脂的气体介质

736.11型亦可用于侵蚀性介质和环境

通风和采暖系统中的过滤器监测

过压和无尘室中的过滤器监测

压差控制的通风机和鼓风机的压力监测

型号 716.11, 736.11功能特性

差压测量范围：0 … 0.25 kPa

标准型指针可从正面校正零点

防护等级高达IP 66

不锈钢外壳和压力测量元件

描述

设计

可测量非常低的差压，DT - GM 87 10 226

标准尺寸 (mm)

716.11型：NS 63、100和160

736.11型：NS 100和160

精度等级

1.6

量程范围

716.11型：

NS 63：0 ... 1.6至0 ... 40 kPa

NS 100：0 ... 1至0 ... 25 kPa

NS 160：0 ... 0.6至0 ... 25 kPa

736.11型：

NS 100：0 ... 1.6至0 ... 25 kPa

NS 160：0 ... 0.16至0 ... 25 kPa

或所有其他同等负压量程或正压和负压量程

压力限值

静压：满量程值

动压：0.9 x 满量程值

过压安全

满量程值

最大工作压力(静压)

NS 63：40 kPa

NS 100和160：25 kPa

允许温度

环境温度：-20 … +60℃

介质温度：最大为+70℃

温度影响

当测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.5 %/10 K

防护等级

IP 66，符合EN 60529 / lEC 60529标准
