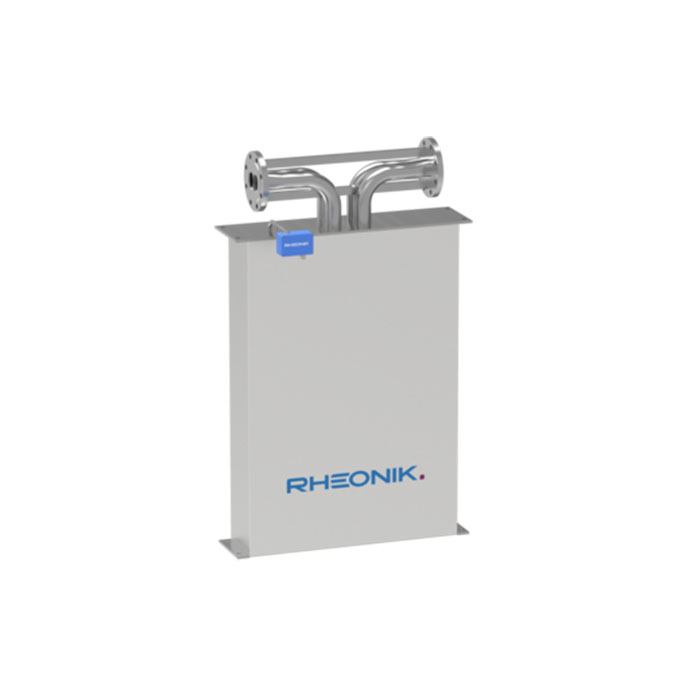

RHM40S/RHE42德国RHEONIK雷奥尼克科里奥利聚氨酯质量流量计

RHM40S德国RHEONIK科里奥利双通道的传感器质量流量计

在实际的工业生产中，需要测量一些液体或气体的质量，以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量，随着技术的发展逐渐出现了直接测量质量的流量计--质量流量计。
雷奥尼克质量流量计，是根据科里奥利原理研发的一款质量流量计，

所有 Rheonik 质量流量变送器都可以和任何型号的 Rheonik 质量流量传感器配套安装，按照需要组成完整的质量流量测量系统。Rheonik 质量流量变送器有各种不同结构形式适合过程控制，工业生产和 OEM 客户。按照*终用户和系统设计者的要求提供不同的可选项。

型号：RHM015S NAP3PFTHPP1JM / RHE42

型号：RHM06 / RHE26
型号：RHM06 / RHE26
型号：RHE21-H1D1-SOS1-ASNN-N67
型号：RHM015S-N1-P1-PM0-35-G1-JM-NN-A1-NN-NN-A-N / RHE26-E1-D1-SO-S1-AS-NN（天然气测量）
型号：RHM60SH4P2PF0M1R6 / RHE42-RED1-DOS2-A1NN
型号：RHM60SH4P2PF0M1R6 / RHE42-RED1-DOS2-A1NN
型号：RHM10S / RHE42
型号：RHM06SN1P2PM035G1JM-A1 / RHE26 H1D1SOS1AS
型号：RHM02S / RHE45
型号：RHM04S / RHE42, RHM06S / RHE42
型号：RHM03S / RHE42 氢质氢离
RHM02S ...PFT...1NN + RHE42   1set
RHM03S ...PFT...ANN + RHE42   1set
型号：RHM04S，RHM06S / RHE42
型号：RHM03 / RHE46 ，RHM04 / RHE46
型号：RHM04S / RHE45，RHM06S / RHE45
型号：RHM10/RHE42油(品)化(工品)船
型号：RHM02S /RHE45
型号：RHM015S /RHE21
型号：RHM04SNAP2PMT../RHE42
RHM04SNAP3PMT../RHE42
RHM06SP2PM035../RHE42
型号：RHM04S NA  /RHE42
RHE45一体式安装

RHM015S/RHM02S/RHM03S/RHM04S紧凑型小流量
RHM06S小流里流量计
RHM08S通用性
RHM15S
RHM20S工业用
RHM30S装载应用流里计
RHM40S
RHM60S   RHM80S  RHM100S   RHM160S
RHM10批装加注
RHE21防爆多功能变送器
RHE26机架盘装多功能变送器
RHE27机架盘装多功能
RHE28现场安装挂装
RHE42-体化/远传安装
性能
• 压力等级可达 20000 psi / 1379 bar
• 温度范围 -196 ... 350°C (-320...662°F)
• 质量流量测量误差 < 0.10%
• 密度测量误差 < 0.005 kg/liter
• 重复性优于 0.05%
• 量程 2 g/min ... 10 kg/min
• 内部测量管可以提供双通道 (并行) 和单通
道(串行)两种形式
• Ω形测量管结构: 独特的扭力驱动振动系统
• Rheonik 各种连接方式
可以按照用户要求提供任何尺寸和
类型的过程连接，节省安装成本。
• 紧凑型设计减小空间占用。
• 防爆危险区认证
• 外壳 / 外部零件可以提供 316Ti不锈钢
• 可拆卸的连接组件适合简单维护
• 可以提供一体式变送器或者分离型变送器
应用
• 一般流量控制
• 高压气体加注
• 添加剂加注
• 混合和批装
• 化工加注
• 包装和罐装
• 聚氨酯, 涂料, 胶
Rheonik 传感器优势
• 扭力杆振动设计保证了稳定和无漂移的测量，具有*的信噪比
• 对外部噪音和震动不敏感
• 对管道压力变化不敏感
• 厚壁测量管提供geng高的安全性
• 扭力杆振动结构减少传感器机械应力，延长
使用寿命
• 无可动部件，减少磨损和故障
• 可选择高性能传感器（黄金曲线）机械结构

传感器内部包括两根互相靠近的测量管。并行或双通道的传感器 (订货代码 Pxx)为两个管平行连接，流体被分割成两路相同的流量流过。串行或单管传感器 (代码 Sxx)为两个管道终端相连，所有流体从一个单独通道流过。连接组件的结构是一个可拆卸的入口/出口模块，在模块和传感器主体

之间有密封圈。无缝焊接结构是测量管道在两端过程连接之间为连续的没有密封圈和接缝整体结构。连接组件结构交货期geng短，并且对于相同的流

量应用来说比无缝焊接的压损geng小
