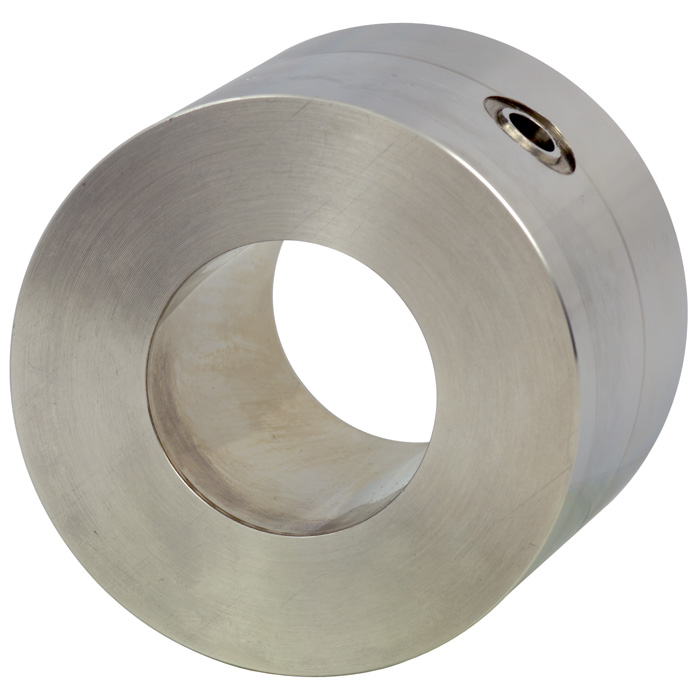

WIKA圆筒型隔膜密封981.10应用

适合长期性地直接安装在管道内

适用于流动性、纯净和腐蚀性介质

化工行业

石化行业

WIKA圆筒型隔膜密封981.10功能特性

完全密封的圆筒式膜片，无凸角和边缘，获得欧洲专利（专利号为0629846）

可直接安装在两个法兰之间

多种特殊材料可供选择

描述

过程连接件

用于符合EN 1092-1 / ASME B 16.5标准的法兰标准尺寸请参见图纸和表格 密封面符合型式B1或ASME RF 125 ... 250 AA

额定压力

PN 6 ... 400或等级150 ... 2500

压力范围

非常适用于表圆直径63、100和160mm的压力表或压力变送器， 测量范围：0 ... 60 kPa至0 ... 40 MPa

腔体和接液部件材质

AISI 316L不锈钢

测量仪表连接

可直接焊接到压力表或变送器上，或者使用带螺纹的转接头安装到过程压力变送器上

系统充液

KN 2、硅油

过程连接件

长度1至15米，可定制

测量仪表连接

软聚乙烯或PTFE保护层

接液部件材质

1.4435、1.4541、1.4571和1.4462不锈钢

毛细管

蒙乃尔合金400，哈氏合金C276，Inconel 600，Incoloy 825，钽，哈氏合金B2、C4和C22以及镍

PFA镀层

ECTFE (Halar®)镀层

毛细管，订货时请注明毛细管长度

冷却塔（适用于>140 °C的过程温度）

密封面可符合EN 1092-1型式B2或符合ASME B 16.5 RF 125 AA、500AA、RFSF；符合EN 1092-1标准的榫面和槽面法兰；凸面和凹面法兰；符合ASME B 16.5标准的环形键槽RJF型（可提供特殊材料）

适用于0区防爆应用的阻火器
