型号 PCA应用

压力监控及过程控制

对过程仪表有高安全应用要求的行业：化工、石化、油气、电厂(含核电)、水/废水处理、采矿等

适用于侵蚀性、高粘度或受污染的气体和液体介质以及侵蚀性环境

适用于有限空间内测量，例如控制面板

型号 PCA功能特性

无需电源供电

同尺寸的坚固的铝合金或不锈钢密封外壳，防护等级高达IP 66，符合NEMA 4X标准

设置范围：从20…120 kPa 至 20…100 MPa，可设真空量程

设定点可重复性≤1%量程

1个设定点，SPDT或DPDT，开关容量高达15 A / AC 250 V

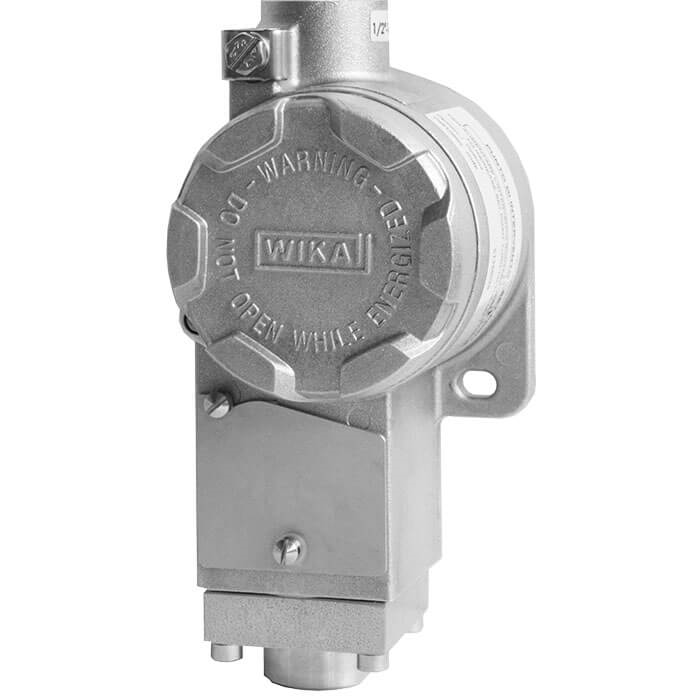

描述

  这种高质量压力开关专为有高安全要求的有限空间内的应用而研发，不仅品质优良而且符合ISO 9001产品制造标准，可实现可靠监控。在生产中，开关在每个步骤都经由质量管理软件跟踪记录，而且在成品后经过了100%的测试。开关接液材质标准为不锈钢，开关外壳可选用铝全金和不锈钢材质。如有需要，可打开开关外壳调整设定点，也可选择对外壳做密封处理。接线端子的电气入口带螺纹盖，以免杂质进入。

  接线端子的电气连接通过一个螺纹盖保护，螺纹盖带有一个螺纹锁，防止非法操作。

  为了保证操作尽可能地灵活，该压力开关配备了微型开关，可以直接开关高达15 A / AC 220V 的电气负载。对于需要较小电接点额定值的应用，比如PLC应用，可选用带镀金电接点的填充氩气的微型开关。对于两个分离的电路，可选择双刀双掷 (DPDT) 型开关(双转换开关电接点)。

  PCA型压力开关具备带有反作用弹簧的隔膜元件，很坚固耐用，实现了较佳的运行特性。对于设定范围在0.3…2.5 MPa的开关，可用活塞作为测量元件。活塞式测量元件专为液体介质设计。
